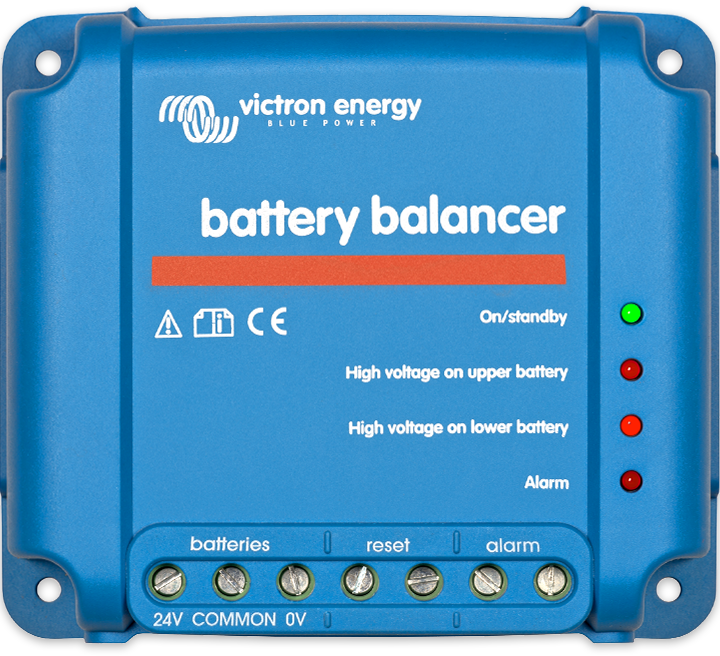

Battery Balancer (Akü şarj dengeleyicisi)
Akü Şarj Dengeleyicisi (Battery Balancer), 12 V akülerine
bağlı olan iki serinin şarj durumunu veya paralel bağlı
olan şarj serisini eşitler.
24 V akü sisteminin şarj voltajı 27 V'den fazla hale geldiğinde
Akü Şarj Dengeleyicisi çalışmaya başlayıp, seri olarak bağlanan
iki akü üzerinde voltajı karşılaştırır. Akü Şarj Dengeleyicisi, en yüksek voltajı olan aküden (veya paralel bağlı akülerden) 1A'ya kadar akım çeker. Ortaya çıkan şarj akımı farklılığı, tüm
akülerin aynı şarj durumunda birleşmesini sağlar.
Gerektiğinde, çeşitli şarj dengeleyicileri paralel tutulabilir.
48 V akü şarj ünitesi üç adet Akü Şarj Dengeleyicisi ile dengelenebilir.
Ürün Özellikleri ve Kullanım Alanı
Sorun: Pahalı bir akü şarj ünitesinin kullanım ömrü, şarj dengesizliği nedeniyle ciddi biçimde kısalabilir.
24 V veya 48 V değerinde birkaç seri/paralel bağlantılı akü ünitesinde bulunan bir miktar yüksek dahili kaçak akımlı bir
akü, ilgili akü ve paralel bağlantılı akülerin yetersiz şarj
olmasına ve seri bağlantılı akülerin de fazla şarj olmasına
neden olur. Ayrıca, yeni hücreler veya aküler seri olarak bağlanırken hepsi aynı başlangıç şarj durumunda olmalıdır.
Emme veya şarj eşitlemesi sırasında küçük farklar
giderilecektir. Ancak büyük farklar, yüksek ilk şarj
durumundaki akülerin aşırı gaz üretmesi (aşırı şarj
nedeniyle) ve düşük ilk şarj durumundaki akülerin
sülfatlaşması (yetersiz şarj nedeniyle) sonucunda
zarara neden olacaktır.
Çözüm: Akü dengeleme
Akü Dengeleyicisi, birbirine bağlı 12 V'lik iki serinin veya
birbirine bağlı birkaç paralel akü serisinin şarj durumunu
eşitler.
24 V akü sisteminin şarj voltajı 27,3 V'den yüksek seviyeye geldiğinde Akü Dengeleyicisi çalışmaya başlar ve birbirine bağlantılı iki akü serisinin üzerindeki voltajı karşılaştırır. Akü Dengeleyicisi, en yüksek voltajı olan aküden (veya paralel
bağlı akülerden) 0,7 A'ya kadar akım çeker. Ortaya çıkan
şarj akımı farklılığı, tüm akülerin aynı şarj durumunda birleşmesini sağlar.
Gerektiğinde, çeşitli dengeleyiciler paralel bağlanabilir.
48 V'lik bir akü ünitesi üç adet Akü Dengeleyici ile
dengelenebilir.
LED göstergeleri
Yeşil: Açık (akü gerilimi > 27,3 V)
Turuncu: Alt akü ayağı etkin (sapma > 0,1 V)
Turuncu: Üst akü ayağı etkin (sapma > 0,1 V)
Kırmızı: Alarm (sapma > 0,2 V). Sapma 0,14 V'nin daha
altına düşünceye kadar veya sistem gerilimi 26,6 V'nin
altına düşünceye kadar açık kalır.
Alarm rölesi
Normalde açıktır. Kırmızı LED açıldığında alarm rölesi
kapanır ve kırmızı LED kapandığında alarm rölesi açılır.
Alarm sıfırlama
Bir düğmeyi bağlamak için iki terminal mevcuttur. İki
terminali birbirine bağlamak, röleyi sıfırlar.
Sıfırlama durumu, alarm bitene kadar etkin kalır. Sonrasında
röle, yeni bir alarm mevcut olduğunda tekrar kapanır.
BMV-702 Akü Monitörünün orta nokta izleme işleviyle daha
fazla bilgi ve kontrol sağlanır
BMV-702, bir hücre veya akü dizisinin orta noktasını ölçer.
Volt veya yüzde olarak ideal orta nokta değerinden sapmayı gösterir. Görsel/sesli bir alarm başlatmak için ve uzaktan
alarm amaçları doğrultusunda potansiyel bir serbest röle kontağını kapatmak için ayrı sapma yüzdeleri belirlenebilir.
Akü dengeleme hakkında daha fazla bilgi için BMV-702'nin kılavuzuna başvurun.
